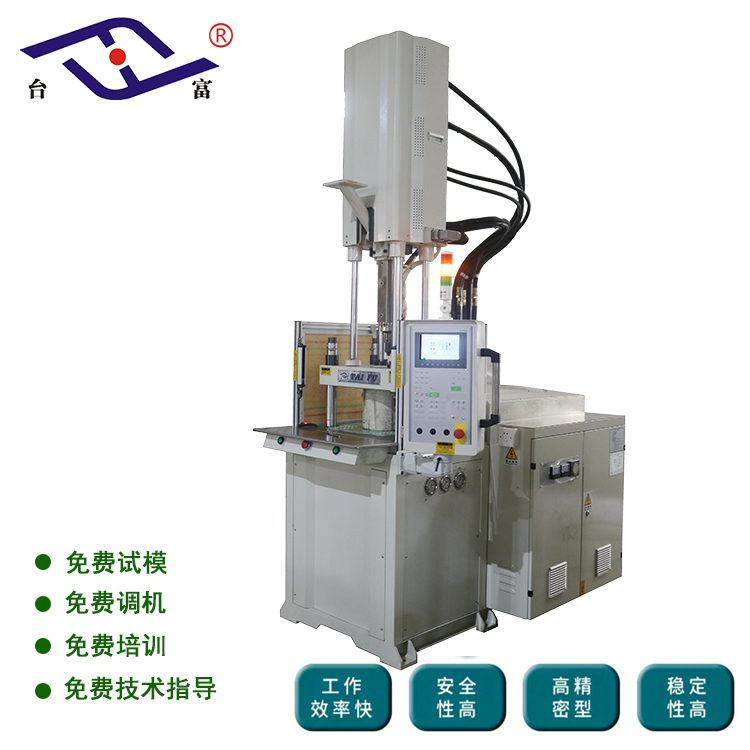

圆盘立式注塑机有射速射压反馈曲线分析

圆盘立式注塑机有射速射压反馈曲线分析

射速是指射出和速度，射压是指射出的压力。为大家分析一下以上的事项。

圆盘立式注塑机射出速率：

1：螺杆面积（cm2；）*射出速度（cm/sec)=射出速率（cm3；/sec）

2：螺杆直径（cm2；）*0.785*射出速度（cm/sec)=tm射出速度（cm3；/sec）

例如：

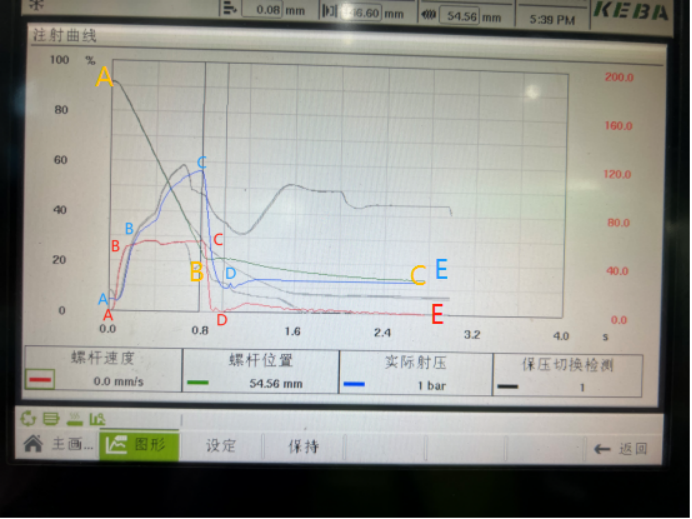

圆盘立式注塑机假如要求之曲线图，

  我将速度反馈线的几个节点使用红色字体ABCDE进行标注分段，实际射压反馈线的几个节点使用蓝色字体ABCDE进行标注，螺杆位置反馈线的几个节点使用黄色字体ABC进行标注。方便各位识别

硬件条件：此机型螺杆直径φ32mm，射出油缸直径90MM，射出缸数量2个，射出轴直径45mm，射出轴位于射出侧，通过计算，12717（注射油缸的总面积）-3179.25（射出轴总面积）=9537.75（注射油缸的总有效作用面积）/803.84（注射螺杆的作用面积）*140(bar)（系统压力（此值如替换成实际射压反馈值则可得出实际注射压力））=1661.13bar（最大注射压力）
